類型

規格

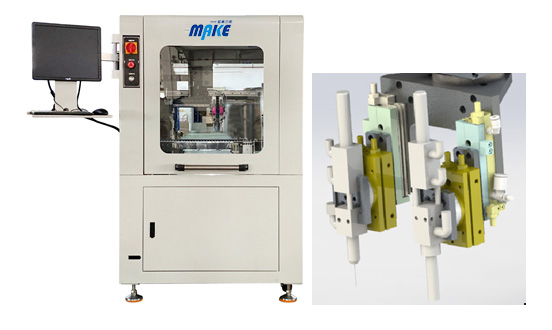

MK-Vision7U

涂敷參數

PCB噴涂范圍（含治具在內）

X=460mm

Y=460mm

Z=100mm

U=±180°

R=0°和35°

元件最大高度

鏈條面上下各90mm

PCB邊緣空間

≥3mm和5mm

X.Y.Z軸驅動方式

伺服電機+絲桿模組

U軸驅動方式

伺服電機+減速機+運動模組

X.Y軸最大運行速度

800mm/s

Z軸最大運行速度

300mm/s

X.Y.Z軸定位精度

±0.02mm

X.Y.Z軸重復精度

±0.02mm

輸送系統

工作方向

標配L→R（R→L）

輸送高度

900±20mm

輸送速度

2-13m/min

傳輸馬達

步進馬達

調幅方式

智能電動調幅，軟件界面控制

特殊進板方式

帶緩存區，雙段軌道（待進板區和噴涂區），且長度均≥460mm

噴涂部分配置

膠閥排布

1支錐形霧化閥和1支撞針點膠閥，帶一定角度傾斜功能，滿足特殊元器件的噴涂工作；另帶1支針式霧化閥

自動浸泡和自動吐液

帶次數浸泡及吐液功能，防止閥嘴堵塞

廢液回收

帶廢液回收裝置

供料系統

帶20L壓力供膠桶及5L不銹鋼清洗桶，注：涂料桶帶少料自動報警功能

設備場地要求

外形尺寸

L1200mm*W1300mm*H1680mm

設備重量

Approx.650Kg

設備氣壓

0.4-0.6Mpa

排風量要求

900m3/h

設備電源

AC220V 50Hz

設備總功耗

1.8KW

控制及操作系統

控制方式

工業計算機+運動控制卡

涂覆軟件

美克（ZMKE）控制軟件+Windows系統控制，含22寸以上顯示器

編程方式

手動編輯參數

通訊端口

標準SMEMA接口

下層回轉軌道

含下層軌道

選配功能（含）

CCD視覺識別

含CCD視覺識別Mark點功能

條碼讀檔

預留掃碼槍讀碼及讀檔功能，對接MES系統
