涂覆機是專門對流體進行控制并將流體涂覆于產品表面的自動化機械設備。主要用于產品工藝中的三防漆，UV膠以及其他流體精確噴、涂、點到每個PCBA產品精確位置，可以用來實現畫線、圓型或弧型。
適用行業：1.LED行業2.驅動電源行業3.通訊行業：4.電腦主板5.自動化行業6.電子：電子元器件、集成電路、線路板電子零件固定及防塵防潮保護等7.電焊機行業8.汽車電子行業9.智能電表行業。

產品用途
涂覆機機主要用于產品工藝中的三防漆，UV膠以及其他液體精確噴、涂、點滴到每個產品精確位置，可以用來實現畫線、圓型或弧型。

產品參數
1) X、Y、Z、U四軸結構，均選用伺服馬達+模組驅動
2)運動系統：最大移動速度：800mm/s
重復精度：±0.02mm
U 軸旋轉角度：±180°
軌道輸送速度：（2-13）m/min
U 軸配置：U 軸三閥結構，前雙閥可傾斜，
前雙閥單向傾斜角度可達35 度
3) 運行精度0.02mm，可自動消除誤差
4) 配備3個噴膠閥：針式點膠閥、小霧化膠閥（錐形噴膠閥）、針式噴霧閥
5) 針式噴霧閥，流量和氣壓可獨立調節；工作高度距產品表面5mm-8mm時,單次涂覆寬度
要達到2mm-5mm。
6) 針式點膠閥千分尺調節，流量可調，撞針式膠閥結構，單次涂覆最小寬度≥1mm。
7) 小霧化膠閥（錐形噴膠閥）工作頻率≥400次/分鐘。
8) 噴涂厚度范圍：20μm～200μm?？蓢娡坎牧险扯确秶?30～3000)mPas。
9) 軌道寬度可以自動電動調幅裝置。
10) 膠閥自動浸泡于自動吐液裝置，可免除閥嘴堵塞。
11) 廢液回收裝置，膠閥所吐廢液自動回收。
12) 具備SMEMA接口可與其它設備在線接駁。
13) CCD視覺定位系統，可自動進行MARK點掃描及PCB定位。
14) 具備條碼掃描裝置，實現產品身份識別、程序自動調取，并保存產品信息。
15) 最大移動速度800mm/秒，工作范圍460mm×460mm。
16) PCB傳輸高度900±20mm，元件最大高度輸送面上下各90mm 。
17) 在線式輸送系統，分為雙段進板，雙段進板長度均≥460mm。
18) 清洗裝置：具備管路與閥體自動清洗裝置，膠閥清洗含5L自制壓力桶。
19) 供料系統, 供料系統穩壓穩流方式。涂料容積：≥20L，具有涂料液位監測功能。
20) 傳送方向L→R（R→L）。
21) 具備離線編程功能?？赏ㄟ^(guò)CAD離線編程。
22) 最大PCBA重量：≥5kg。
23) 設備采用工控機控制，WINDOWS操作系統， 22寸以上顯示器。
24) 自帶回板線。
25) 配置MES接口，可與MES連接并免費提供連線軟件支持。
26) 軌道PCB工藝邊：≥3mm。

技術特點
1、X、Y、Z、U四軸運動，準確實現各種電路板避開連接器等非涂覆區域的選擇性噴涂工藝。
2、準確實現各種電路板選擇性區域噴涂。
3、可以實現點涂、線狀噴涂、曲線噴涂等多軌跡噴涂，能完成高密度復雜電路板噴涂工藝。
4、可以有效均勻涂覆器件邊沿，可以消除噴涂陰影效應。
5、系統精度為±0.02毫米。
6、具有高速、高可靠性、高穩定性的傳動和控制系統。
7、標準設備同時攜帶1支點膠閥和1支霧化閥（帶傾斜功能）以及1支針式霧化閥，實現高密度復雜電路板噴涂及點膠工藝。
8、編程方式:軟件程序具有數據輸入手動示教編程。
9、整線對接：設備配有SMT行業標準SMEMA接口，可以其他設備進行信號對接。

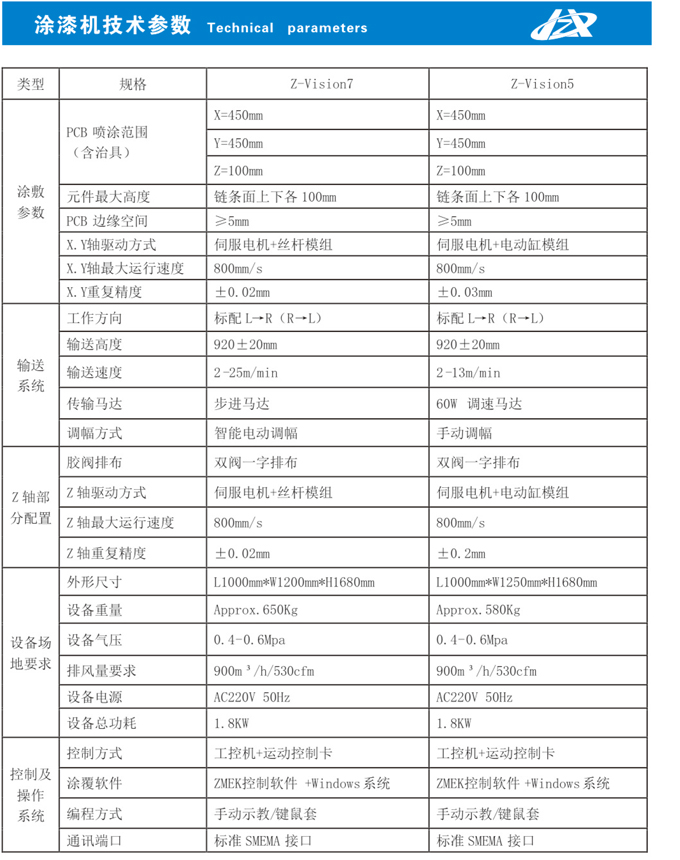

技術參數

應用行業
LED行業、驅動電源行業、通訊行業、電腦主板、自動化行業、電子(電子元器件、集成電路、線路板電子零件固定及防塵防潮保護等)、電焊機行業、汽車電子行業、智能電表行業

生產工藝
涂覆機的表面涂覆機技術就是在產品的表面涂覆一種新材料的技術，產品表面噴涂的作用主要表現在能夠起到一個防水，防塵，防靜電等。表面涂覆是在基質表面上形成一種膜層，用來改善保護表面的技術。將新材料噴涂到產品表面之后，涂覆層的化學成分、組織結構可以喝基質材料完全不同，它以滿足表面性能、涂覆層與基質材料的結合強度能適應工況要求、經濟性好、環保性好為準則。表面涂覆的噴涂厚度為幾微米，甚至更少。

生產廠家
東莞市智美爾克自動化科技有限公司主要以生產三防涂覆機為主，其產品有三防涂覆機、灌膠機系列設備、全自動PCB分板設備、手機玻璃貼合處理設備、IR固化設備、UV固化設備、首件測試儀、以及SMT周邊設備等系列標準自動化及非標自動化設備等
