當前位置：首頁 > 產品展示 > 升降機
發表時間：2021-09-15 15:18:35瀏覽量：1121【小中大】

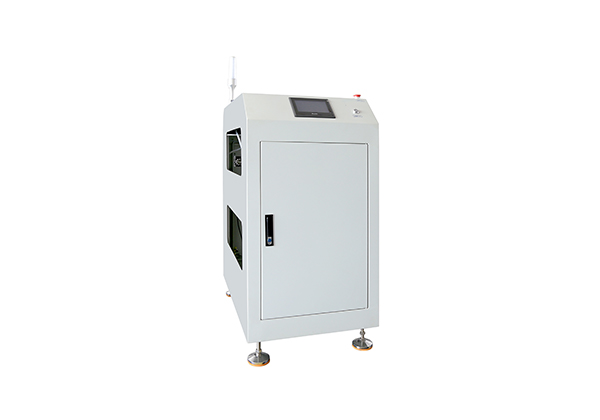

自動升降機參數：
1、控制：PLC+觸摸屏控制
2、具備SMEMA 接口可與其它設備在線接駁
3、PCB 傳輸高度：900±20mm。
4、升降總行程：450±20mm
5、PCB 運輸方向：左-右/右-左。
6、升降高度可在350mm-900mm 之內調整
技術特點
1、控制部分：PLC可編程控制器+觸摸屏+按鈕式控制，操作方便；
2、機架部分：機架采用鈑金制作，結實，耐用；鈑金采用靜電噴粉、烤漆的工藝完成，美觀、清理方便。
3、工作部分：PCB輸送方式采用電機+鏈條傳動，傳送重量更大。
4、升降部分：升降采用電機+鏈條驅動。
5、整線對接：設備配有SMT行業標準SMEMA接口，可以其他設備進行信號對接。
技術參數
|
外型尺寸L*W*H |
L640mm*W1000mm*H1450mm |
|
控制方式 |
PLC+觸摸屏控制 |
|
PCB傳輸高度： |
90±20mm |
|
運輸速度 |
0-3.5m/min |
|
傳送方向： |
L→R（R→L） |
|
升降方式： |
電機驅動升降 |
|
輸送方式 |
鏈條輸送（35B5毫米加長銷不銹鋼鏈條） |
|
PCB寬度 |
MAX：W460*L535 |
|
調幅方式 |
電動調節 |
|
PCB板大小 |
MAX：W460*L535 |
|
PCB板元器件過板高度 |
MAX：±100mm |
|
旋轉時間 |
<15S |
|
設備重量 |
Approx.180KG |
|
設備電源 |
AC220V 50-60Hz 1.0A |
|
設備氣源 |
4-6kgf/cm2 |
|
設備總功率 |
1.2KW |
|
下層回轉軌道 |
含下層軌道 |
