固化爐

當前位置：首頁 > 產品展示 > 固化爐

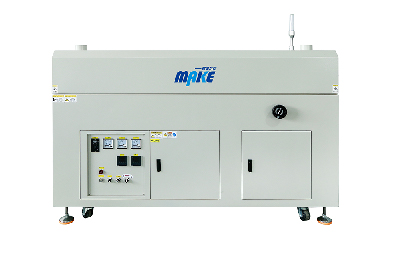

4M紅外固化爐（MK-Cure400）

發表時間：2021-09-15 14:56:39瀏覽量：874【小中大】

產品參數
1、PCB 運輸方向：左-右/右-左。
2、PCB 傳輸高度900±20mm。
3、控制系統：PLC+觸摸屏。
4、調幅寬度范圍：（50-500）mm。
5、運輸速度：（1-4）m/min。
6、升溫時間：≤10min。
7、溫度范圍：室溫~100℃。
8、精度±5℃。
9、具備SMEMA 接口可與其它設備在線接駁。
10、PCBA板最大重量：5Kg。


技術特點
機架部分： 40*40mm方通支架，底部配M16mm可調承重腳杯以及萬向滑輪，周邊封1.5mm鐵板；
動力部分：上層為步進帶減速比10的步進電機控制，下層為120WRD調速馬達；
燈管部分：8個溫區，上下層加熱，每個溫區6支燈管；
輸送部分：專用鋁合金導軌，全不銹鋼鏈條，專用上層電動調幅，下層手動調幅機構；
爐體部分：活動開啟式，外殼用1.5mm鐵板剪折，內膽用1.5mm冷板；
控制部分：獨立控制電箱，內有過載保護裝置，溫控器。
表面處理：靜電噴涂（電腦白色）。

技術參數


類型

規格

MK-Cure400

輸送系統

工作方向

標配L→R

輸送高度

920±20mm

輸送元器件高度

輸送面上下各90mm

輸送速度

0.5-3.5m/min

傳輸馬達

上層為步進帶減速比10的步進電機控制，下層為120WRD調速馬達

調幅方式

上層電動調幅，下層手動調幅機構

軌道負載

5Kg/m均勻分布

紅外加熱系統

溫區數量

8個溫區，上下層加熱，每個溫區6支燈管

控制方式

PLC+觸摸屏+按鍵控制

單支燈管功率：

500W/條

加熱溫度

室溫-100℃，±5℃，升溫時間≤10分鐘

設備場地要求

外形尺寸

L3000mm*W930mm*H1650mm

設備重量

Approx.420Kg

排風量要求

100m3/h,2個φ100mm口徑抽風口

通訊端口

標準SMEMA接口

設備電源

AC380V 50Hz 三相五線制

設備總功耗

9KW

下層回轉軌道

含下層軌道
