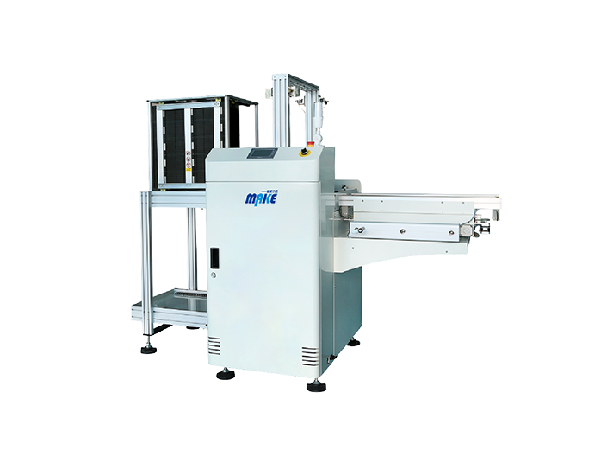

自動收板機(MK-L20)

發表時間:2021-09-15 15:09:17瀏覽量:733


產品參數
1、防靜電架尺寸:535*530*570mm。
2、料框升降步距:10,20,30,40mm。
3、工作高度:900±20mm。
4、PCB 運輸方向:左-右/右-左。
5、PCB 尺寸:120*50-460*535mm。
6、PCBA板最大重量:5Kg。
7、具備SMEMA 接口可與其它設備在線接駁。


技術特點
1、高強度設備機身,整機架構由40*40*2.0型材與T2.0鈑金裝配制成,可確保設備穩定性能;
2、10mm加厚45#鋼底板,表面噴粉黑色,設備重心降低,使設備更加穩固;
3、PLC可編程控制系統+觸摸屏+按鍵控制,工作穩定,可靠;
4、備有SMEMA接口,可與其它機器在線接駁;
5、PCBA基板尺寸:W120*L50(MIN)-----W460*L535(MAX), 料框尺寸:535*530*570mm;
6、傳送高度:900±20mm,傳輸方向L←→R
7、步距選擇:10,20,30,40mm

技術參數



類型

規格

MK-L10

輸送系統

工作方向

標配L→R,R→L

輸送高度

900±20mm

料框大小

防靜電架尺寸:535*530*570mm

PCB板厚度

3 mm(過治具方式需要特殊說明)

輸送速度

可調節

傳輸馬達

步進馬達

送料系統

控制方式

PLC+觸摸屏控制

料架進出鏈條

黑色平板鏈條

調幅方式:

手動調節

步進選擇

10、20、30、40 mm可選

升降臺動力系統:

120W帶剎車定速馬達+剎車盤

料架傳送部分

25W定速馬達

設備場地要求

外形尺寸

L1330mm*W8100mm*H1310mm[以實際設計為準]

設備重量

Approx.110Kg

設備氣壓

4-6kgf/cm2

通訊端口

SMEMA接口,滿足上下位機信號傳輸

設備電源

AC220V  50-60Hz  1.0A

設備總功耗

0.8KW
